生物薄膜又称生物膜，是由微生物细胞产生的多聚物基质包围而形成的具有结构的群落，其在医学、工业和生态上都有重要的应用。生物薄膜在某些研发项目或者课题研究中往往需要经过粉碎91视频污官方下载处理，但其本身又薄又软，而且温度一旦升高，就会融化失效，是让人非常头疼的问题。

　　91视频网页入口TJS震击式球磨仪是自主研发的三维复合振动型球磨仪，91视频污官方下载效果好，且能实现实时控温91视频污官方下载，可以有效的实现生物薄膜的91视频污官方下载前处理，下面就来看看91视频网页入口震击式球磨仪91视频污官方下载生物薄膜的过程及报告。

生物薄膜的91视频污官方下载方案

样品91视频污官方下载前形态：

生物薄膜91视频污官方下载前

91视频污官方下载仪器：TJS-305震击式球磨仪

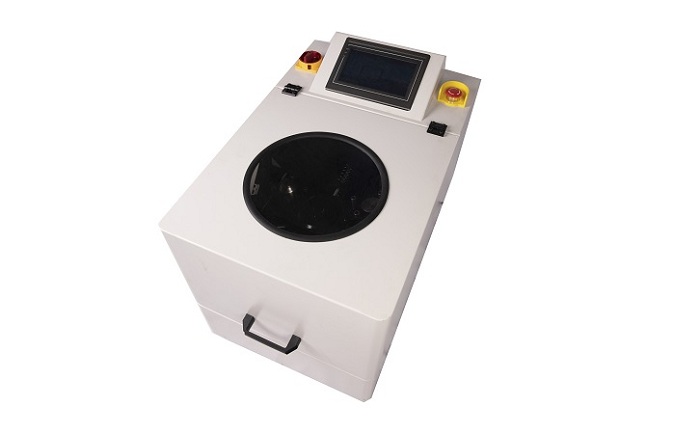

TJS震击式球磨仪

适配91视频污官方下载套件：3个50ml的尼龙材质球磨罐，1个直径10mm、5个直径8mm、30个直径3mm的氧化锆球

91视频污官方下载方式：干法球磨

91视频污官方下载时间：40-60分钟

过程及结果：整张的生物薄膜面积太大，需要将样品用剪刀剪成10mm左右的大小(剪的越小，越有利于91视频污官方下载)，然后将剪切好的薄膜和91视频污官方下载球放入尼龙球磨罐中，并夹紧在震击式球磨仪上，设定仪器振动频率为1350次/分钟，振动时间为40分钟。40分钟后，从球磨罐中取出样品，用毛刷将91视频污官方下载球上的样品进行分离，然后用100目的标准尼龙筛筛分样品，若有残渣，放入罐中重复91视频污官方下载即可。

用DMAC作为溶剂，测定粉体粒径，发现样品中位直径D50在33.8μm，D90在96.06μm，基本满足实验要求。

实验条件进一步优化：先用直径10mm、8mm、3mm的大球粗磨30分钟，然后换1mm以下的氧化锆砂进行细磨。将圆柱腔体的球磨罐换成1010硬质尼龙材质的椭球体球磨罐，并应用低温恒温槽，实时保持球磨罐温度在零下30℃以下，保持样品脆性。

样品91视频污官方下载后形态：

生物薄膜91视频污官方下载后

91视频污官方下载后样品的粒度分析报告：

91视频网页入口TJS震击式球磨仪91视频污官方下载生物薄膜粒度分析报告

*本报告实验结果仅对该提供测试样品负责

　　以上就是在实验室中使用91视频网页入口TJS震击式球磨仪91视频污官方下载生物薄膜的解决方案了，生物薄膜在实验室中属于非常难91视频污官方下载的样品，而三维复合振动的方式可以很好的解决处理。如果您也遇到这个问题，不妨联系91视频网页入口，91视频网页入口将为您解决后顾之忧。
